Dây hàn chịu mài mòn FD 65 OA

Dây hàn chịu mài mòn cao DURMAT FD 65 OA của thương hiệu Durum – Đức là loại dây hàn lõi thuốc tự bảo vệ, chuyên dùng cho hàn đắp cứng chống mài mòn cực mạnh trong các ngành xi măng, khai khoáng, nhiệt điện và luyện kim.

Với độ cứng đạt 63–65 HRC ở nhiệt độ phòng và vẫn duy trì khả năng chống mòn đến 800°C, đây là giải pháp tối ưu cho các chi tiết chịu mài mòn khắc nghiệt.

Hình ảnh dây hàn chịu mài mòn FD 65 OA Durum - Đức

Tiêu chuẩn kỹ thuật

- DIN EN 14700: T Fe16-65-GTZ

- DIN 8555: MF 10-65-GTZ

- Cấu trúc lớp hàn: Ledeburitic với nhiều loại cacbit siêu cứng (Cr, Mo, Nb, W, V).

- Khuyến nghị hàn: Tốt nhất nên hàn 2 lớp, độ dày lớp đắp tối đa 8 mm.

Độ bền cơ tính

Độ cứng lớp hàn (HRC):

20°C: 63–65 HRC

400°C: 61 HRC

600°C: 57 HRC

800°C: 52 HRC

Khả năng chịu nhiệt: Giữ độ cứng và chống mài mòn đến 800°C.

Tính chất cơ học:

- Chống mài mòn cực mạnh trong môi trường có cát, clinker, quặng, xỉ.

- Ít chịu được tải trọng va đập mạnh, khuyến nghị dùng lớp đệm dẻo (FD 250 K) trước khi hàn đắp.

1. Chuẩn bị bề mặt

- Đảm bảo bề mặt kim loại sạch và không bị nhiễm bẩn trước khi hàn

- Loại bỏ rỉ sét, dầu mỡ và tạp chất

- Làm sạch lớp hàn cũ nếu có

- Với vật liệu nhạy cảm, nên hàn lớp đệm bằng DURMAT FD 250 K

2. Chọn dây hàn và đường kính

- Lựa chọn đường kính dây hàn phù hợp với ứng dụng và dòng điện.

- Đường kính: 1.6 mm, 2.0 mm, 2.4 mm, 2.8 mm, 3.2 mm

- Dòng điện khuyến nghị: 150–420 A tùy đường kính

- Điện áp: 18–28 V

3. Tiến hành hàn đắp

- Thực hiện hàn đắp cứng để tạo lớp chống mài mòn.

- Hàn 2 lớp để đạt kết quả tối ưu

- Độ dày lớp hàn khuyến nghị: ≤ 8 mm

- Tránh hàn quá nhiều lớp để giảm nguy cơ nứt

4. Kiểm tra độ cứng lớp hàn

Kỹ thuật đo độ cứng để đảm bảo khả năng chống mài mòn.

20°C: 63–65 HRC

400°C: 61 HRC

600°C: 57 HRC

800°C: 52 HRC

5. Ứng dụng thực tế

Áp dụng cho các chi tiết chịu mài mòn khắc nghiệt.

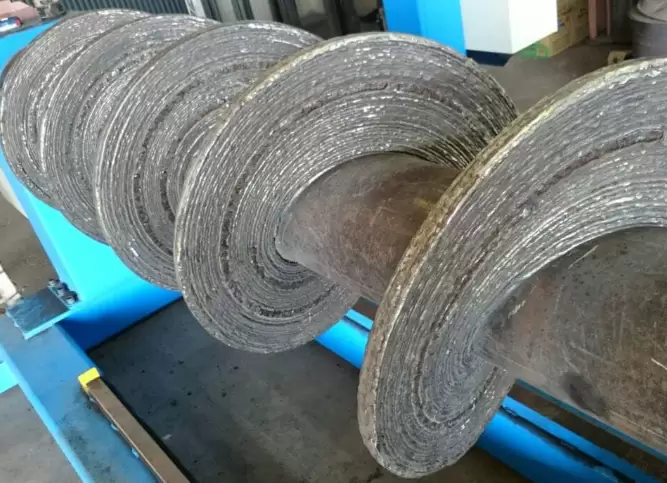

Hình ảnh tham khảo hàn đắp phục hồi vít tải

- Gầu xúc, vít tải, dao nghiền

- Máy nghiền clinker, cánh trộn, lưới lọc

- Thiết bị trong xi măng, khai khoáng, luyện kim

- Đặc biệt hiệu quả với than cốc và xỉ nóng

- Ngành xi măng: vít tải, cánh trộn, búa nghiền clinker.

- Ngành khai khoáng: gầu xúc, răng gầu, trục nghiền quặng.

- Ngành nhiệt điện: ghi lò, vít tải tro xỉ.

- Ngành luyện kim: cửa lò, máng nạp, bánh răng chịu mài mòn.

Điểm nổi bật kỹ thuật

- Thành phần hợp kim: C 5.2%, Cr 21%, Mo 6.4%, Nb 6.4%, W 2.0%, V 1.0%

- Cấu trúc lớp hàn: Ledeburitic với nhiều loại cacbit siêu cứng → chống mài mòn cực tốt

- Khả năng chịu nhiệt: Giữ độ cứng và chống mòn đến 800°C

- Tính hàn: Ít xỉ, dễ hàn, khuyến nghị hàn 2 lớp để đạt hiệu quả tối đa

* Kết luận:

Dây hàn FD 65 OA của Durum – Đức là giải pháp chuyên nghiệp cho các chi tiết chịu mài mòn khắc nghiệt, đảm bảo tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao hiệu suất sản xuất.

Đây là lựa chọn hàng đầu cho các nhà máy xi măng, khai khoáng, luyện thép và công nghiệp nặng tại Việt Nam.

*Liên hệ: 0904512389
