Giải pháp kỹ thuật hàn đối với Que hàn chống mài mòn Model: OK 650

Ngày: 29-06-2026

1. Giới thiệu tổng quan

Trong các ngành công nghiệp nặng như khai thác mỏ, xi măng, luyện kim, sản xuất vật liệu xây dựng, hay chế biến gỗ, hiện tượng mài mòn cơ học là một trong những thách thức lớn nhất đối với tuổi thọ thiết bị.

Các chi tiết máy như gầu xúc, trục cán, búa nghiền, má kẹp, hay các bề mặt chịu va đập liên tục thường nhanh chóng xuống cấp do ma sát, va đập và ăn mòn.

Để giải quyết vấn đề này, kỹ thuật hàn đắp chống mài mòn (hardfacing welding) đã trở thành giải pháp phổ biến.

Bằng cách sử dụng các loại que hàn đặc biệt, người ta có thể phủ lên bề mặt chi tiết một lớp hợp kim có độ cứng cao, khả năng chống mài mòn vượt trội, từ đó kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

Trong số các sản phẩm nổi bật, Que hàn chống mài mòn Model: OK 650 của Jinglei Welding – China được đánh giá cao nhờ sự cân bằng giữa hiệu quả kỹ thuật, độ ổn định hồ quang, và chi phí hợp lý.

Đây là loại que hàn được thiết kế chuyên dụng cho các ứng dụng hardfacing, với lớp phủ hợp kim đặc biệt giúp tạo ra bề mặt có độ cứng cao, khả năng chống mài mòn và chịu va đập tốt.

Hình ảnh que hàn OK 650

2. Đặc tính kỹ thuật của OK 650

Que hàn OK 650 thuộc nhóm electrode hardfacing với các đặc điểm chính:

Thành phần hóa học lớp phủ: chứa hàm lượng cao các nguyên tố hợp kim như Cr (Chromium), Mn (Manganese), Mo (Molybdenum), và đôi khi có thêm Nb (Niobium) hoặc V (Vanadium). Các nguyên tố này tạo ra các carbide cứng trong kim loại hàn, giúp chống mài mòn.

Thành phần hóa học (%) của kim loại hàn:

Tiêu chuẩn sản xuất: Theo hệ hợp kim chống mài mòn chứa các bít phức hợp (CrC, MoC, NbC, WC).

C: ~4,52; Mn: ~1,61; Si: ~2,25; Cr: ~20,14; Mo: ~4,43; W: ~1,68; Nb: ~3,43; Ni: ~0,01; Cu: ~0,07

Độ bền cơ tính

Độ cứng: ~62 HRC (rất cao, chống mài mòn mạnh).

Khả năng chịu mài mòn: Xuất sắc nhờ kết tủa các bít phức hợp (CrC, MoC, NbC, WC).

Khả năng chịu ăn mòn & xâm thực: Tốt trong môi trường nhiệt độ cao.

Độ dai va đập: Thấp hơn so với que hàn kết cấu, vì ưu tiên độ cứng và chống mài mòn.

Độ cứng sau hàn: thường đạt từ 55–60 HRC, tùy thuộc vào số lớp hàn và chế độ nhiệt.

Đường kính que hàn: phổ biến từ 3.2 mm, 4.0 mm đến 5.0 mm, phù hợp cho nhiều loại chi tiết.

Dòng hàn: sử dụng dòng điện một chiều (DC+) hoặc xoay chiều (AC), với cường độ từ 120–180 A tùy đường kính.

Khả năng chống mài mòn: đặc biệt hiệu quả trong môi trường có sự kết hợp giữa ma sát và va đập.

Điểm mạnh của OK 650 là sự ổn định hồ quang, ít bắn tóe, dễ kiểm soát lớp hàn, và khả năng tạo lớp phủ đồng đều.

3. Nguyên lý hàn chống mài mòn

Kỹ thuật hàn chống mài mòn dựa trên nguyên lý tạo lớp hợp kim bề mặt có độ cứng cao hơn nhiều so với vật liệu nền.

Khi hồ quang hàn làm nóng chảy que hàn OK 650, kim loại lỏng chứa nhiều nguyên tố hợp kim sẽ kết hợp với bề mặt nền, tạo thành lớp phủ giàu carbide.

Cơ chế hình thành carbide: các nguyên tố Cr, Mo, Nb kết hợp với C (Carbon) để tạo ra các hạt carbide phân bố trong nền kim loại. Các hạt này có độ cứng rất cao, giúp chống lại sự mài mòn.

Tương tác nhiệt – kim loại – hồ quang: nhiệt độ cao làm tan chảy lớp phủ, đồng thời tạo điều kiện cho sự khuếch tán nguyên tố hợp kim vào nền.

So sánh với que hàn thường: que hàn thông thường chỉ tạo ra mối hàn có độ bền cơ học, không có khả năng chống mài mòn đặc biệt. Trong khi đó, OK 650 tạo lớp phủ chuyên dụng, kéo dài tuổi thọ chi tiết gấp nhiều lần.

4. Quy trình kỹ thuật hàn với OK 650

Để đạt hiệu quả tối ưu, quy trình hàn cần tuân thủ nghiêm ngặt:

Chuẩn bị vật liệu nền

Làm sạch bề mặt khỏi dầu mỡ, gỉ sét, bụi bẩn.

Nếu chi tiết quá cứng, cần nung sơ bộ để giảm nguy cơ nứt.

Các bước hàn

Chọn đường kính que hàn phù hợp với độ dày chi tiết.
Điều chỉnh dòng hàn theo khuyến nghị (ví dụ: 140 A cho que 4.0 mm).
Hàn lớp lót: tạo nền liên kết chắc chắn.
Hàn lớp phủ: thực hiện nhiều lớp, mỗi lớp dày 2–3 mm.
Kiểm soát biến dạng: hàn theo hướng đối xứng, tránh tập trung nhiệt.

Kiểm soát ứng suất dư

Sử dụng kỹ thuật hàn ngắt quãng.

Làm nguội từ từ, tránh làm lạnh đột ngột.

An toàn lao động

Trang bị đầy đủ bảo hộ: mặt nạ hàn, găng tay, áo chống cháy.

Đảm bảo thông gió tốt để tránh hít phải khói hàn.

5. Ứng dụng thực tiễn

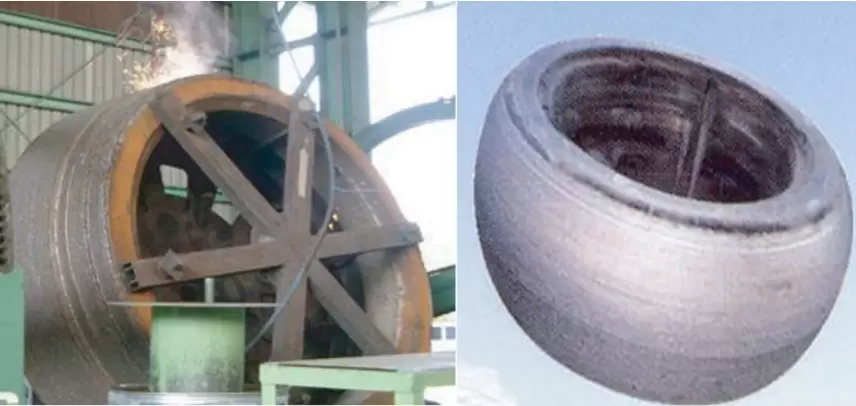

Hình ảnh thực tế ứng dụng hàn đắp cứng con lăn cán ép cụm nghiền xi măng

Que hàn OK 650 được ứng dụng rộng rãi trong nhiều ngành:

Ngành xi măng: hàn đắp trục nghiền, má kẹp, gầu xúc.

Khai thác mỏ: hàn đắp gầu xúc, má kẹp, búa nghiền đá.

Luyện kim: hàn đắp trục cán thép, máng dẫn liệu.

Ngành gỗ: hàn đắp dao cắt, trục nghiền.

6. Phân tích hiệu quả kinh tế – kỹ thuật

Chi phí: giá que hàn OK 650 cao hơn que thường, nhưng chi phí tổng thể thấp hơn nhờ giảm số lần thay thế chi tiết.

Tuổi thọ: tăng gấp 2–3 lần so với chi tiết không hàn đắp.

Năng suất: giảm downtime, tăng hiệu quả sản xuất.

So sánh: nếu một chi tiết có giá 50 triệu đồng, tuổi thọ 6 tháng, thì sau khi hàn đắp bằng OK 650, tuổi thọ tăng lên 18 tháng, tiết kiệm 100 triệu đồng trong 3 năm.

7. Kết luận và khuyến nghị

Que hàn chống mài mòn OK 650 – Jinglei Welding (China) là giải pháp kỹ thuật hiệu quả cho các ngành công nghiệp nặng.

Với khả năng tạo lớp phủ hợp kim có độ cứng cao, chống mài mòn và chịu va đập, sản phẩm này giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì, và nâng cao năng suất.

Khuyến nghị:

Sử dụng OK 650 cho các chi tiết chịu mài mòn nặng.

Tuân thủ quy trình hàn chuẩn để tránh nứt và biến dạng.

Kết hợp với các biện pháp bảo trì định kỳ để đạt hiệu quả tối đa.

*Liên hệ: 09046512389
